Medium transmisyjne
Światłowód jednomodowy jest zazwyczaj żółty, z niebieskimi złączami i dłuższymi odległościami transmisji. Światłowód wielomodowy jest zazwyczaj pomarańczowy lub szary, z kremowymi lub czarnymi złączami i krótszymi odległościami transmisji.
Struktura złącza

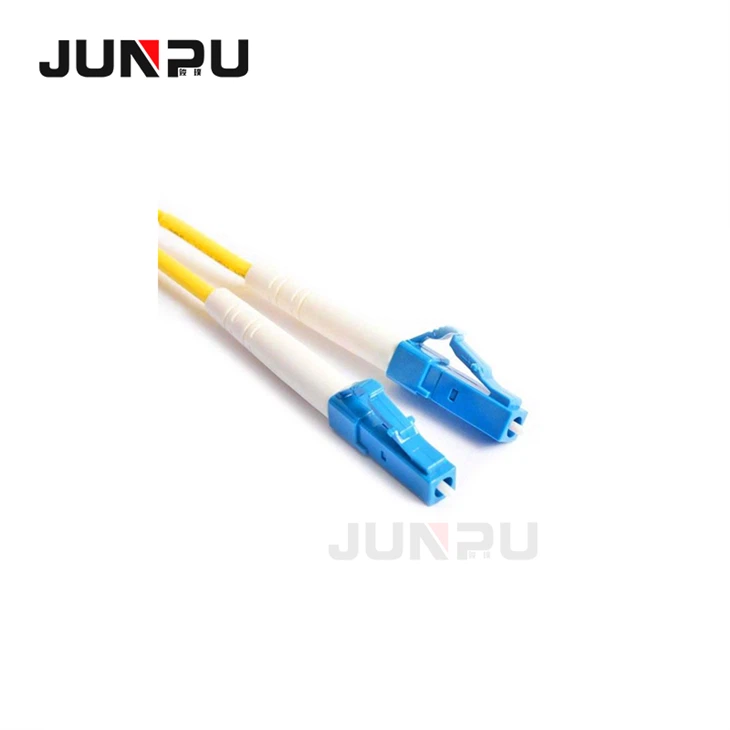

Standardy projektowania złączy obejmują FC, SC, ST, LC, MTRJ, MPO, MU, SMA, FDDI, E2000, DIN4 i D4. Kable są klasyfikowane według złączy na każdym końcu kabla; niektóre z najczęstszych konfiguracji kabli obejmują FC–FC, FC–SC, FC–LC, FC–ST, SC–SC i SC–ST. [potrzebne wyjaśnienie]
Włóż nasadkę rdzenia

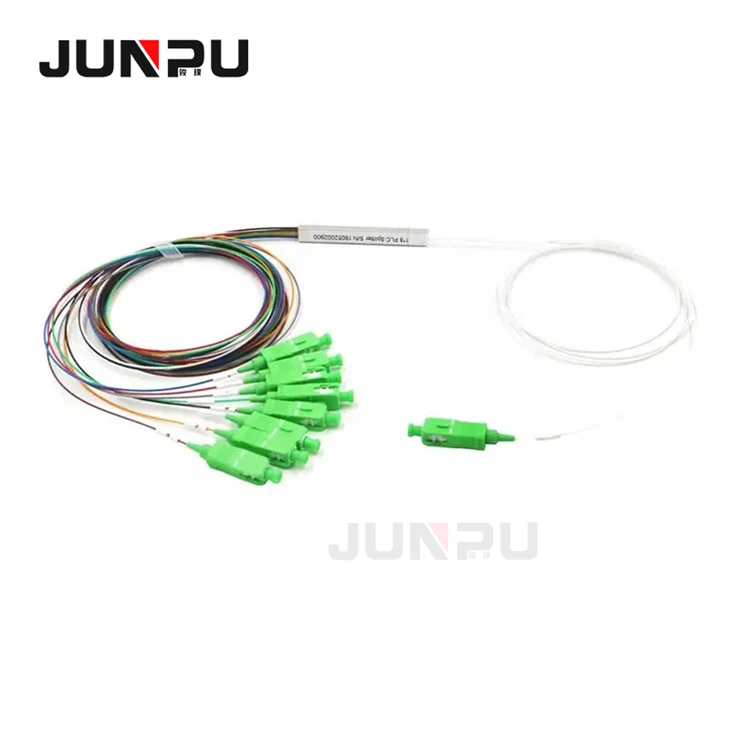

Złącze podłącza się do osłony rdzenia zgodnej z konfiguracjami APC, UPC lub PC. [2] Osłona tulei UPC jest płaska i stosowana przez Państwową Administrację Radia, Filmu i Telewizji oraz wczesną telewizję kablową. Osłona rdzenia wkładki złącza APC jest kątowa (około 30 stopni, ±5 stopni). [3] Aby zmniejszyć odbicia z tyłu złącza, stosuje się polerowanie UPC. Standardem branżowym jest maksymalna wartość -40 dB dla pomiarów odbicia wstecznego PC i -50 dB dla pomiarów odbicia wstecznego UPC. Jeśli wymagane jest mniejsze odbicie wsteczne, może być wymagane APC. Złącza APC mają wycięcie pod kątem 8 stopni na tulei. Te złącza można rozpoznać po ich zielonym kolorze. Polerowane złącza APC mają standardowy maksymalny współczynnik odbicia -60 dB. Końce włókien APC mają niskie odbicie wsteczne nawet po odłączeniu. [4]
Pancerny kabel światłowodowy
Opancerzone światłowodowe kable krosowe są opancerzone elastyczną rurą ochronną (zwykle ze stali nierdzewnej) wewnątrz zewnętrznej osłony, aby chronić włókna szklane wewnątrz. Nie ulegnie uszkodzeniu nawet po nadepnięciu, a także ma funkcję antygryzoniową. [5]
Kable krosowe światłowodowe odporne na zginanie
Niewrażliwe na zginanie światłowodowe kable krosowe są szeroko stosowane w światłowodach do domu (FTTH). Włókna jednomodowe niewrażliwe na zginanie obejmują G657A1, G657A2, G657B2 i G657B3. [6]
Zworka regulacji trybu
Zworki do regulacji trybu są wymagane, jeśli routery i przełączniki Gigabit 1000 Base-LX są instalowane w istniejących instalacjach okablowania wielomodowego [7]. Moduł transceivera przesyła tylko sygnały jednomodowe 1300 nm, ale istniejące sieci są budowane przy użyciu kabli wielomodowych.
Gdy laser jednomodowy jest skierowany na środek włókna wielomodowego, sygnały wzdłuż różnych ścieżek włókna do dalekiego końca rozprzestrzeniają się w czasie, sprawiając, że szybkie przejścia między światłem i ciemnością są nieodróżnialne, a problem wzrasta wraz ze wzrostem długości włókna. Zwiększenie. To rozprzestrzenianie się w czasie nazywa się różnicowym opóźnieniem trybu (DMD) i ogranicza długość włókna, przez którą można przesyłać sygnały Gigabit Ethernet. Patchcordy kondycjonujące tryb eliminują te wielokrotne sygnały, kierując emisję jednomodową z dala od środka rdzenia włókna wielomodowego. Ta przesunięta emisja wytwarza sygnał emisji podobny do typowej emisji diody elektroluminescencyjnej (LED) wielomodowej.
