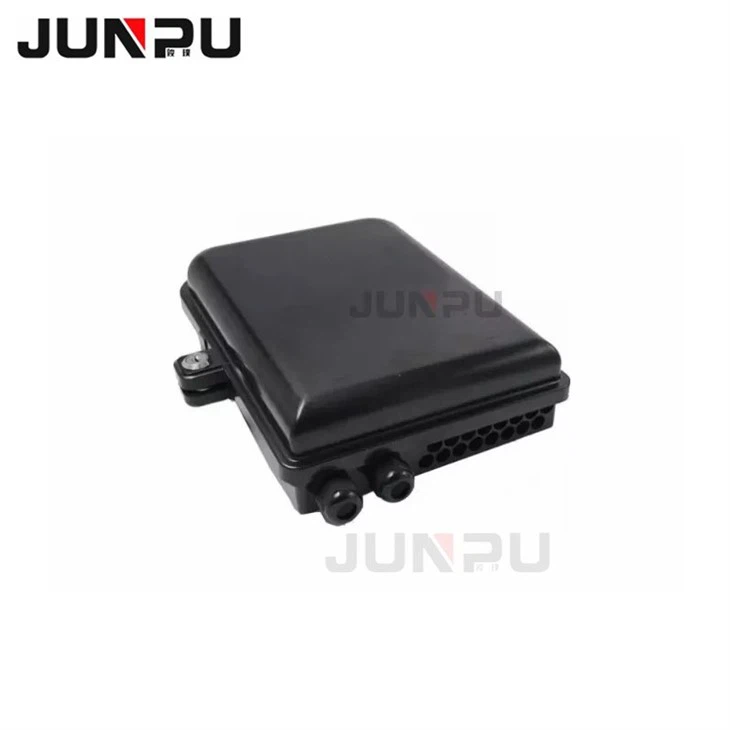

Optyczne zakończenie światłowodowe 16 rdzeń montowany na ścianie
Opis produktów
Sprzęt jest używany jako punkt zakończenia kabla podajnika do łączenia z kablem zrzutu w systemie sieci komunikacyjnej FTTX. Połączenie włókien, podział, dystrybucja można wykonać w tym pudełku, a tymczasem zapewnia solidną ochronę i zarządzanie budowaniem sieci FTTX.
To montaż ściany z końcem światłowodowy ma kompaktowy projekt wtyczki, dzięki czemu projekt jest zarówno wszechstronny, jak i nowoczesny. Jest idealny do użytku w sieciach FTTX, a jego łatwość użytkowania sprawia, że jest bardzo przydatny w innych środowiskach sieciowych. Jest idealny do użytku z różnymi adapterami i zapewnia dobrą ochronę zginania.
W aplikacjach FTTH skrzynka terminalowa to pole dystrybucji zaprojektowane specjalnie do zarządzania kablami optycznymi. Jego głównym celem jest zakończenie kabla optycznego i podłączenie rdzenia i warkocza kabla. Typowa skrzynka końcowa składa się z trzech części, a mianowicie elementu ochrony złącza światłowodowego, elementu wewnętrznego i zewnętrznej powłoki. Jego wewnętrzne komponenty są zwykle zamknięte w obudowie ocenianej przez IP, która jest wykonana z odpornych na uderzenie i mocnych materiałów, aby zapobiec uszkodzeniom spowodowanym podczas pracy i umieszczania. Oprawy, stałe tace światłowodowe i ramki wsporcze są częścią wewnętrznych elementów światłowodowego pola terminalowego. Głównym elementem w strukturze wewnętrznej jest ta ramka nośna. Utrzymaj światłowód w uporządkowany sposób. Aby przez długi czas prowadzić na zewnątrz, elementy FTB powinny być odporne na kurz i mieć dobrą odporność na korozję. Jego zewnętrzna skorupa powinna być łatwa do otwarcia i mieć zamek, aby zapobiec potencjalnym puknięciom.
|
Nazwa produktu |
16 rdzeniowe światłowodowe pole dystrybucji (pole terminowe) |
|
Kształt |
Całkowita zamknięta konstrukcja, bądź w ładnym kształcie |
|
rozmiar |
263 mm (h)*174 mm (w)*110 mm (d) |
|
Waga |
1,2 kg |
|
Tworzywo |
PC+ABS |
|
Charakterystyka materialna |
1. Odporne na siebie, wodoodporne, odporne na kurz, poziom ochrony do IP65 2. Plastik z tworzywa sztucznego, oferuje siłę 3. Odporność na atak chemiczny i UV |
|
Specyfikacja |
JZ-1361-16I |
JZ-1361-16p |
JZ-1361-16f |
JZ-1361-16F-2 |
|
Tworzywo |
PC+ABS |
|||
|
Porty wejściowe |
1 Midspan +2 gruczoł kablowy (łącznie 4 porty) |
|||
|
Porty wylotowe |
16 |
16 |
16 |
16 |
|
Rdzenie |
16 |
16 |
16 |
16 |
|
Kolor |
Szary czarny lub biały (opcjonalnie) |
|||
|
Stopień IP |
65 |
65 |
65 |
65 |
|
Instalacja adaptera |
16 (SC LC) |
/ |
/ |
16 (SC LC) |
|
Instalacja PLC |
Obsługa (1x8 lub 1x16) |
Obsługa (1x8 lub 1x16) |
Obsługa (1x8 lub 1x16) |
Obsługa (1x8 lub 1x16) |
|
Typ PLC |
Mini typ |
Wstaw typ |
Mini typ |
Mini typ |
|
Wymiar kabla wlotowego |
Midspan (13,5 mm)/gruczoł kablowy (12 mm) |
|||
|
kabel wylotowy |
Kabel z kroplami 2x3 i<4.5 round cable |
|||
|
Metoda instalacji |
montaż naścienki lub montaż słupa |
|||
|
Wymiar |
287x172x102 mm |
|||
|
Liczba tacki splatania |
/ |
/ |
4 |
4 |
Specyfikacja
|
Wymagania środowiskowe |
Główne dane techniczne |
Pojemność |
||
|
Temperatura pracy |
-40 stopień ~ +75 |
Utrata wstawiania |
Mniejsze lub równe 0,2dB |
1*16PLC Splitter, 16 adapterów SC/LC |
|
Wilgotność względna |
Mniej niż 85 stopni (+30) |
Utrata zwrotu UPC |
Większe lub równe 50db |
|
|
Ciśnienie atmosferyczne |
70KPA ~ 106 kPa |
Strata zwrotu APC |
Większe lub równe 60db |
|
Cechy
Cechy:
1. Wprowadzanie kabla podajnika i kropli, składania światłowodów, utrwalenia, przechowywania, dystrybucji ... itp. W jednym.
2. Możliwe, warkocze, sznurki łatki biegają własną ścieżką, nie przeszkadzając sobie nawzajem, instalacja adaptera SC typu kasety, łatwa konserwacja.
3. Panel dystrybucji można podnieść, kabel podajnika można umieścić w sposób stawu na filiżankę, łatwy do konserwacji i instalacji.
4. Cabinet może być zainstalowany na drodze do montowanej na ścianę lub polewki, odpowiednie zarówno do zastosowań wewnętrznych, jak i zewnętrznych.
Aplikacja:
1. Powszechnie używane w sieci dostępu FTTH.
2. Sieci komunikacji
3. Sieci komunikacji danych CATV
4. Lokalne sieci obszarowe
